方案綜述

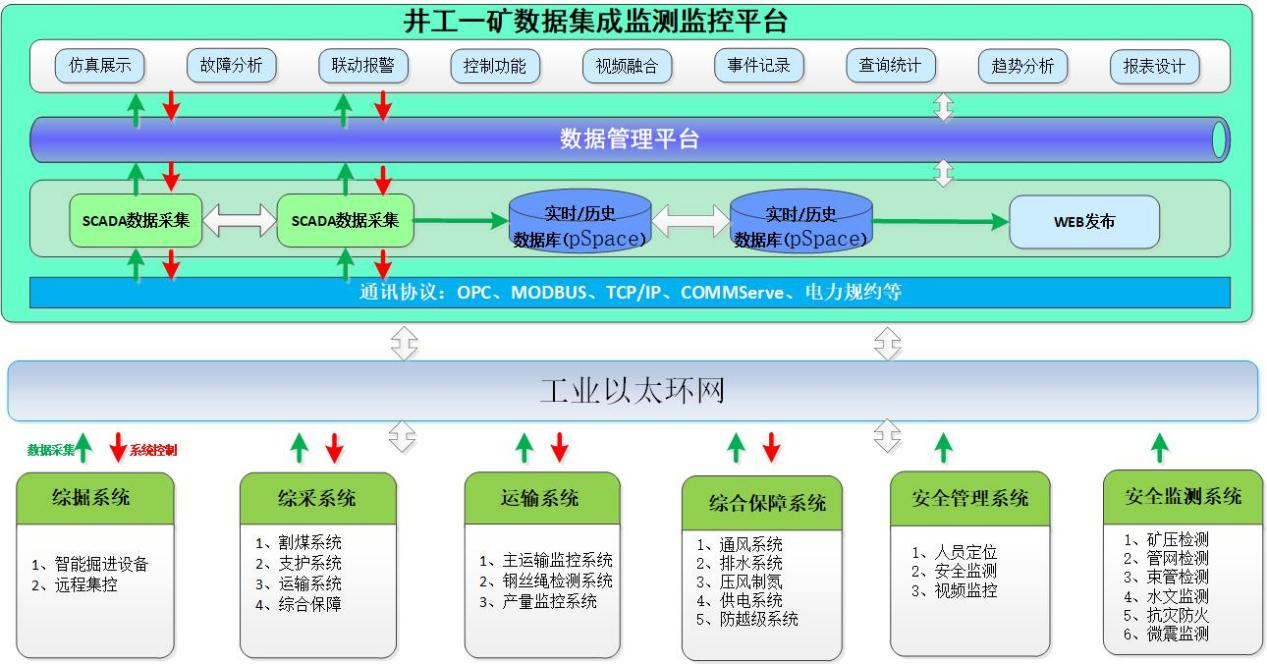

平臺架構圖

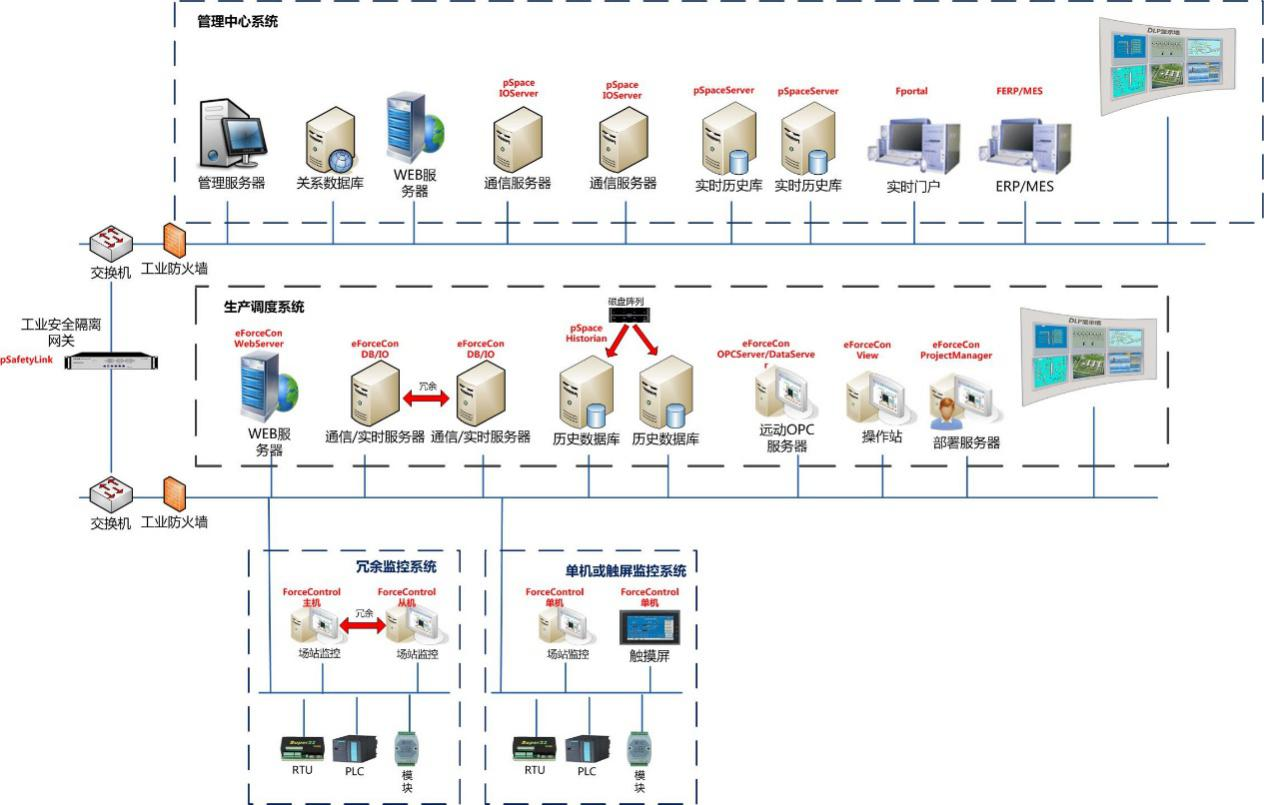

SCADA系統架構圖

煤礦數據集成監測監控平臺解決方案結合礦井實際情況采用實用性強、見效快的原則建設數據集成監測監控平臺，對煤礦生產系統、安全監控系統等主要生產環節進行全流程的實時監測。平臺通過顯示界面直觀的呈現煤礦重點區域與設備、人員、安全生產狀態的全景視圖。通過融合礦井各子系統，解決煤礦存在的子系統信息孤島問題，將各子系統的通過統一的數據平臺進行采集及存儲。根據業務需求構建分析預測模型，根據監測與分析計算結果，實現流程顯示，形成綜合的數據集成平臺。

設計目標

實現在任何一個操作站上，各專業的操作人員有各自的權限，可根據不同權限監視自動化系統設備運行工況。: 通過設定不同權限，實現安全監測信息、設備運行信息及其他信息分類顯示。

實現實時數據監測采集。: 將散布于安全監測、地測防治水、人員定位、生產、機電、通風、安全等系統中的數據，采集到統一的基于大數據技術的數據倉庫中，實現礦井多源異構數據的全面采集。

實現監測監控平臺軟件具有跨平臺發布服務，通過該功能模塊，可在瀏覽器上訪問、控制、瀏覽、打印、導出系統監測及報表。: 提供多人協作，工程快速導入，支持組態軟件的可視化快速集成。

實現統一消息管理功能，在該平臺上，通過統一消息模塊，可以統籌查看整個礦井系統的所有重要信息提示。: 建立統一數據接口，實現各個子系統底層數據信息統一接入、信息共享。

歸檔礦井各系統的實時歷史數據及報警信息，為操作員站提供歷史數據查詢及報表打印功能。: 提供類似EXCEL的報表功能，配置向?qū)Х绞浇M態，自動生成班報表、日?qǐng)?bào)表，月報表，年報表等。

實現對所有涉及系統配置操作進行記錄。: 對子系統實施控制的操作及一些重要的操作，具有自動完整的記錄，包括操作時間、操作人員、事件描述等。為系統的事故追查及重演提供重要的信息。

實現各系統之間的聯動告警功能。: 如水泵、皮帶、壓風等系統故障，與視頻監控系統聯動。

實現與現場各子系統平臺的對接，采用標準的OPC、數據庫軟件接口規范和協議。: 子系統接入實現統一的自動化系統數據模型、安全管理、診斷維護、報警及事件處理和授權服務。

采用標準的數據接口采集各子系統數據，確保采集數據的準確性，接口數據具有實時性與可擴展性。

功能特點

1權限管理
2數據采集
3Web服務
4統一消息
5報表管理
6日志管理
7聯動告警
8自動化系統功能
9擴展接口

1、權限管理。: 平臺權限管理通過角色與用戶的定義，可使不同的用戶在該平臺上體驗不同的瀏覽內容。對于不同的管理權限，查看不同的系統以及系統模塊內容。系統中每個系統功能塊大致可分為：數據總覽、報表圖表查看、詳細數據查看、基礎配置；用戶按照部門、角色進行權限劃分，也可以按照模塊、功能等級進行權限劃分。

2、數據采集。: 平臺提供毫秒級數據采集能力，采用高效壓縮算法將生產過程的各類數據采集存儲于統一數據中心的實時歷史數據庫中。平臺數據采集方式采用冗余的方式進行采集，進一步確保了數據監測的安全可靠。

3、 Web服務。: 平臺軟件配置獨立的Web發布服務器，Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性，確?？蛻?hù)端的并發訪問?？蛻?hù)端不需要特殊的驅動程序或支持軟件，即使您遠離現場，也可以通過企業的內部網絡，在任何一個科室的工作站上用標準的瀏覽器瀏覽生產過程。

4、統一消息。: 平臺通過底層統一的數據總線接口將感知層數據統一采集上傳，統一到一體化的數據中心。實現全礦井安全生產及監測子系統的集成，通過數據集成平臺的上的綜合展示、曲線報表、故障報警等功能模塊，進行統一融合展示。

5、報表管理。: 具備統一的報表管理模塊，通過報表中心模塊，可以對全礦井接入系統的數據按照要求制作成不同的報表輸出，以便于全礦井管理中用到的不同報表需求。

6、日志管理。: 具有平臺運行管理日志記錄功能，該日志模塊的使用，記錄了平臺軟件在運行過程總出現的各種事件或問題，以便于對監測監控平臺軟件的管理和維護工作。

7、聯動告警。: 通過視頻監控系統實現操作界面與現場視頻信號的交互，實時查看現場運行工況，并根據事故報警等級調用監控畫面，當報警及故障發生時，可以及時自動彈出現場畫面，方便操作員及時處理系統故障。

8、自動化系統功能。: 通過SCADA軟件工業數據接口可實現與煤礦自動化監控子系統實現無縫對接，并通過實時數據庫把數據提供給平臺的歷史數據庫進行數據存儲。對數據進行綜合分析、挖掘、整理，加工利用，在推動礦井實現自動化、信息化、智慧化的同時，能更好的保障煤礦安全生產。

9、擴展接口。: 系統接口、功能都可擴充，留有子系統接口模塊，在子系統數量增加或數據量增加時應不影響現有系統功能和結構，能夠方便后續其他系統模塊的擴展。監測監控平臺具有開放的數據接口，可向其他的信息化平臺提供Web API、MQTT等接口，經過授權的應用可獲取權限范圍內的所有數據及組態畫面。

用戶價值效益

煤礦數據集成監測監控平臺通過各子系統的數據采集、轉換、傳輸、顯示與存儲。徹底解決了“信息孤島”現象，其穩定、可靠、高速、多平臺的真正融合在實際應用中得到了較為理想的綜合顯示效果。
